| 提取濃縮系統》單效外循環真空濃縮器 |
|
|

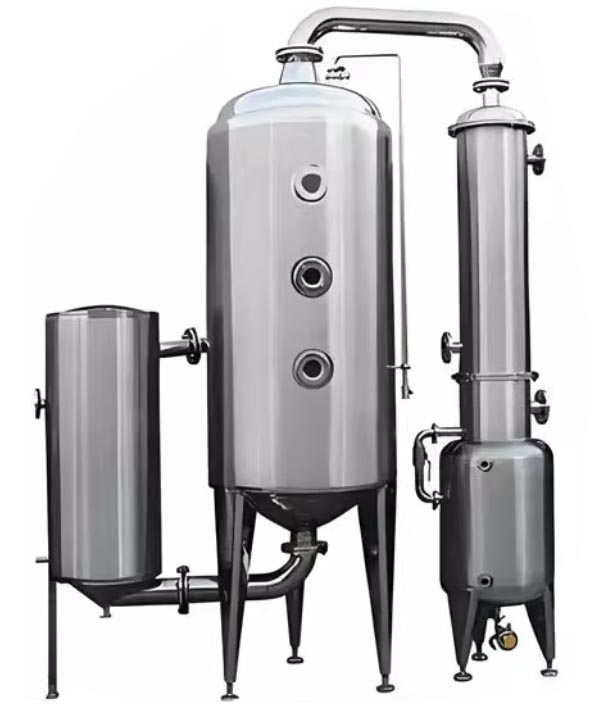

單效外循環真空濃縮器
Single-effect external circulation vacuum concentrator |
| 概述： |
單效外循環真空濃縮器，由加熱器、蒸發器、除沫器、冷凝器、冷卻器、受液罐等組成，凡與物料接觸部件均采用優質不銹鋼制作，本設備
濃縮時間短，蒸發速度快，能較好地保持熱敏性物料不至破壞。適用于制藥、食品、化工、輕工等行業液體物料的蒸發濃縮與工業有機溶劑
（如酒精）的回收。 |
| |
Overview:
The single-effect external circulation vacuum concentrator consists of a heater, an evaporator, a demister, a condenser, a cooler, and a receiving tank. All components in direct contact with the material are made of high-quality stainless steel. This equipment
Shorter processing time, rapid evaporation rate, and capable of effectively preventing heat-sensitive materials from being damaged. Suitable for evaporation and concentration of liquid materials in the pharmaceutical, food, chemical, and light industry sectors, as well as industrial organic solvents.
The recycling of (such as alcohol). |
| 單效蒸發器有三種型式： |
1、WZ單效外循環真空濃縮器為普通型，用于水溶液的蒸發。
2、WZH單效外循環真空濃縮回收器酒精回收型，用于酒精溶液的蒸發,較大的冷凝冷卻面積，確保酒精回收，回收濃度達到70-85%，酒精
損耗率＜5%，酒精回收后溫度＜40℃。
3、WZS單效外循環真空濃縮收膏器，用于單效蒸發及收濃膏。在單效正常蒸發后，關閉加熱室與蒸發室連接噴管及循環管的閥門，使料液
全部進入蒸發室，通過蒸發室的夾套加熱，進行常壓式減壓濃縮，提高物料的濃縮比重至1.2-1.3。 |
設備特點
1. 酒精回收：回收能力大，采用真空濃縮流程。比老型同類設備提高生產率 5-10 倍，降低能耗30%, 具有投資小，回收效益高的特點。
2 、濃縮液料：本設備采用外加熱自然型循環式與真空負壓蒸發方式，蒸發速度快，濃縮比重可達 1.3 ；液料在全密封狀態無泡沫濃縮，
本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便（打開加熱器的上下蓋即可進行清洗）。本設備操作簡單，占地面積小
。加熱器，蒸發器采用不銹鋼保溫結構，保溫采用聚胺脂發泡，外表面磨砂亞光處理，符合 GMP 醫藥標準。 |
主要技術參數：
main technical parameters：
|
規格型號
Specification and Model |
WZ－500 |
WZ－1000 |
WZ－1500 |
WZ－2000 |
蒸發量(kg/h)
Evaporation rate (kg/h) |
500 |
1000 |
1500 |
2000 |
回收酒精濃度(%)
Recovered alcohol concentration (%) |
85 |
85 |
85 |
85 |
蒸汽壓(Mpa)
Steam pressure (Mpa) |
0.03－0.09 |
0.03－0.09 |
0.03－0.09 |
0.03－0.09 |
真空度(Mpa)
Vacuum degree (Mpa) |
0.05－0.08 |
0.05－0.08 |
0.05－0.08 |
0.05－0.08 |
加熱面積(m2)
Heating area (m2) |
8 |
15 |
20 |
27 |
蒸發室容積(m3)
Evaporation chamber volume (m3) |
1 |
1.5 |
2 |
2.5 |
冷凝面積(m2)
Condensation area (m2) |
5.6（12） |
1.3（22） |
20（30） |
28（36） |
冷卻面積(m2)
Cooling area (m2) |
4 |
6 |
8 |
10 |
受液槽容積(m3)
Liquid receiving tank volume (m3) |
0.3 |
0.5 |
0.8 |
1 |
耗汽(kg/h)
Steam consumption (kg/h) |
300 |
650 |
900 |
1000 |
耗水(t/h)
Water consumption (t/h) |
6 |
10 |
15 |
20 |
加熱蒸汽口
Heating steam port (mm) |
40 |
50 |
50 |
50 |
| 冷卻水進出口 |
40 |
50 |
50 |
65 |
濃縮比
Cooling water inlet and outlet (mm) Concentration ratio |
1.2-1.3 |
1.2-1.3 |
1.2-1.3 |
1.2-1.3 |

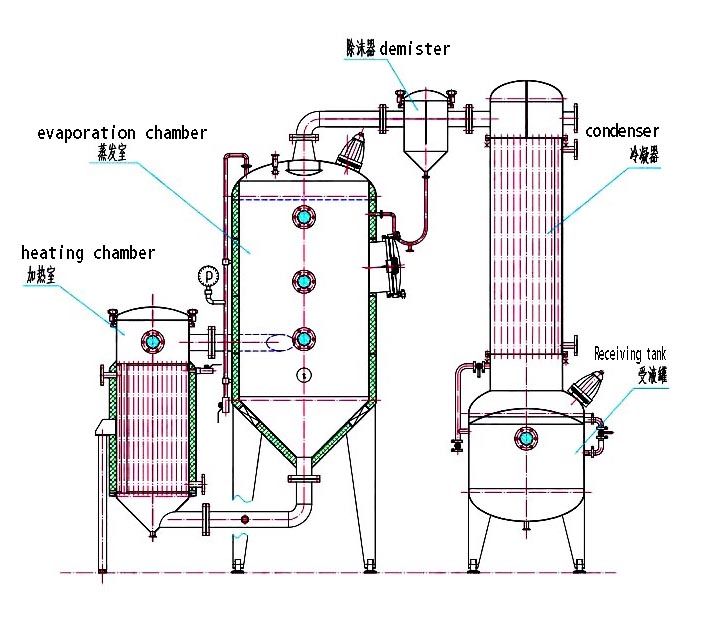

產品結構圖
product structure diagram
|
 |
| 一體式小型靜態提取機組
|
 |
 |
 |

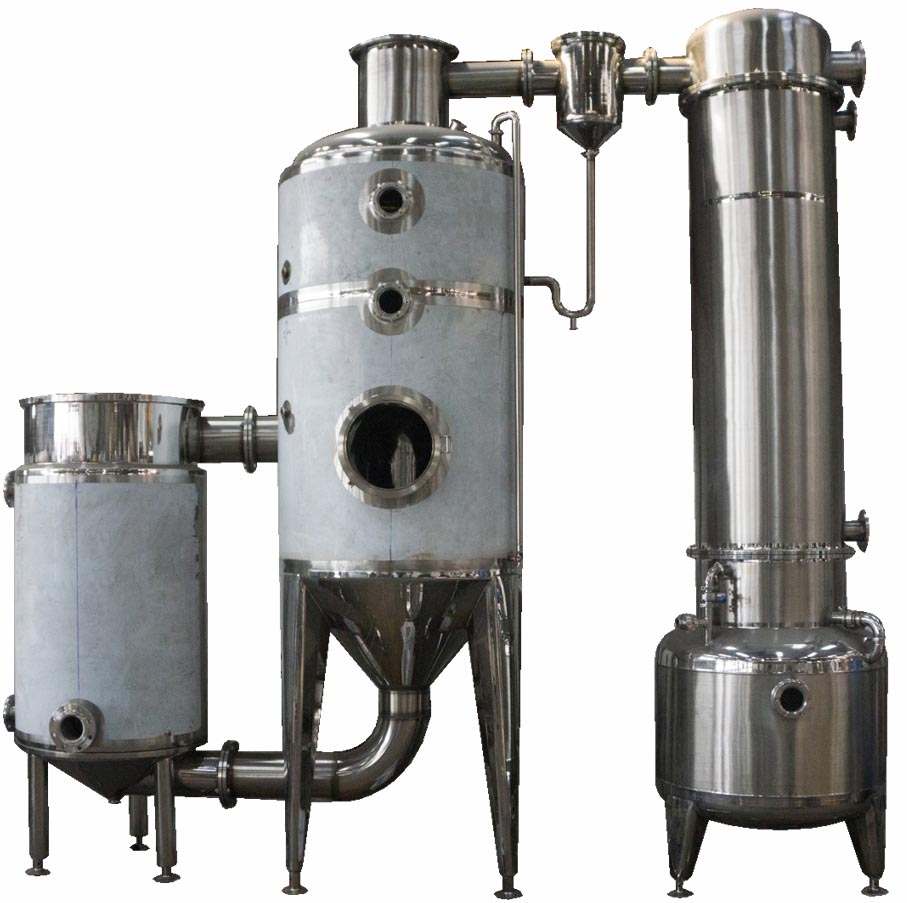

單效真空蒸發濃縮器 |

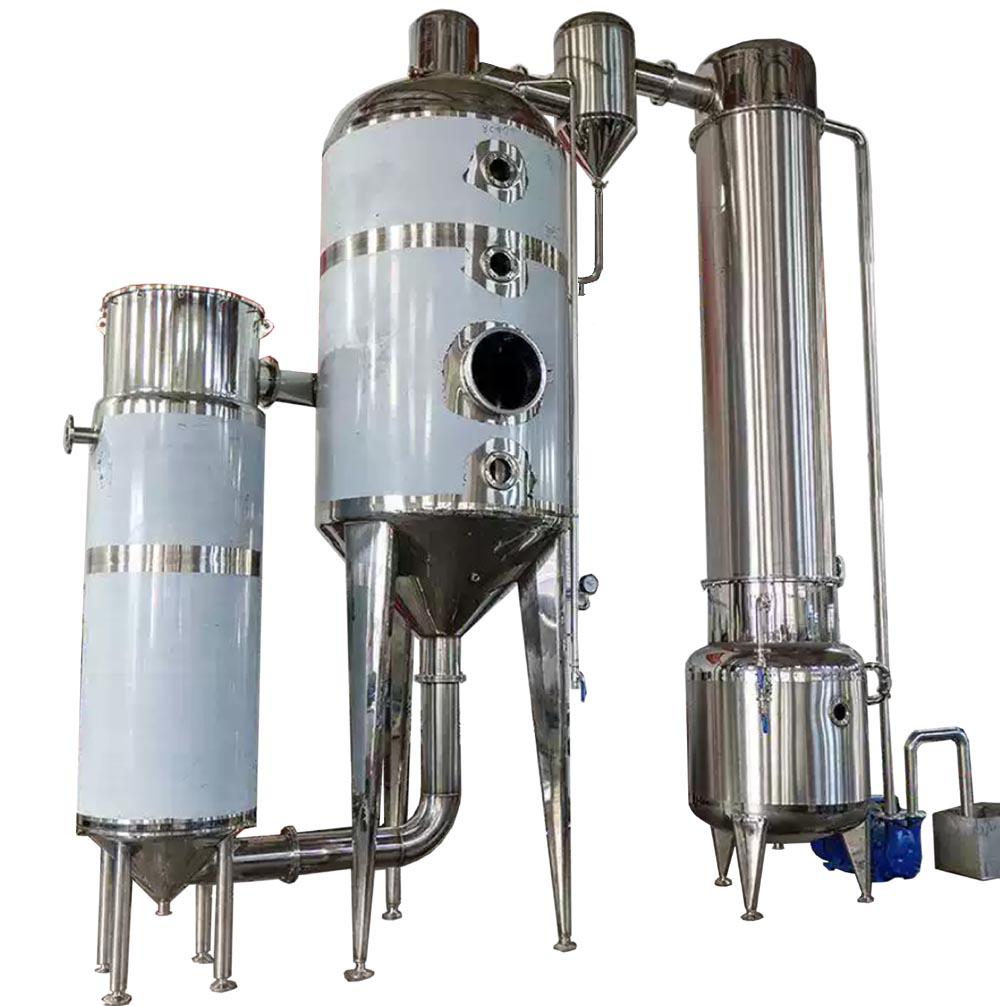

單效外循環濃縮器 |

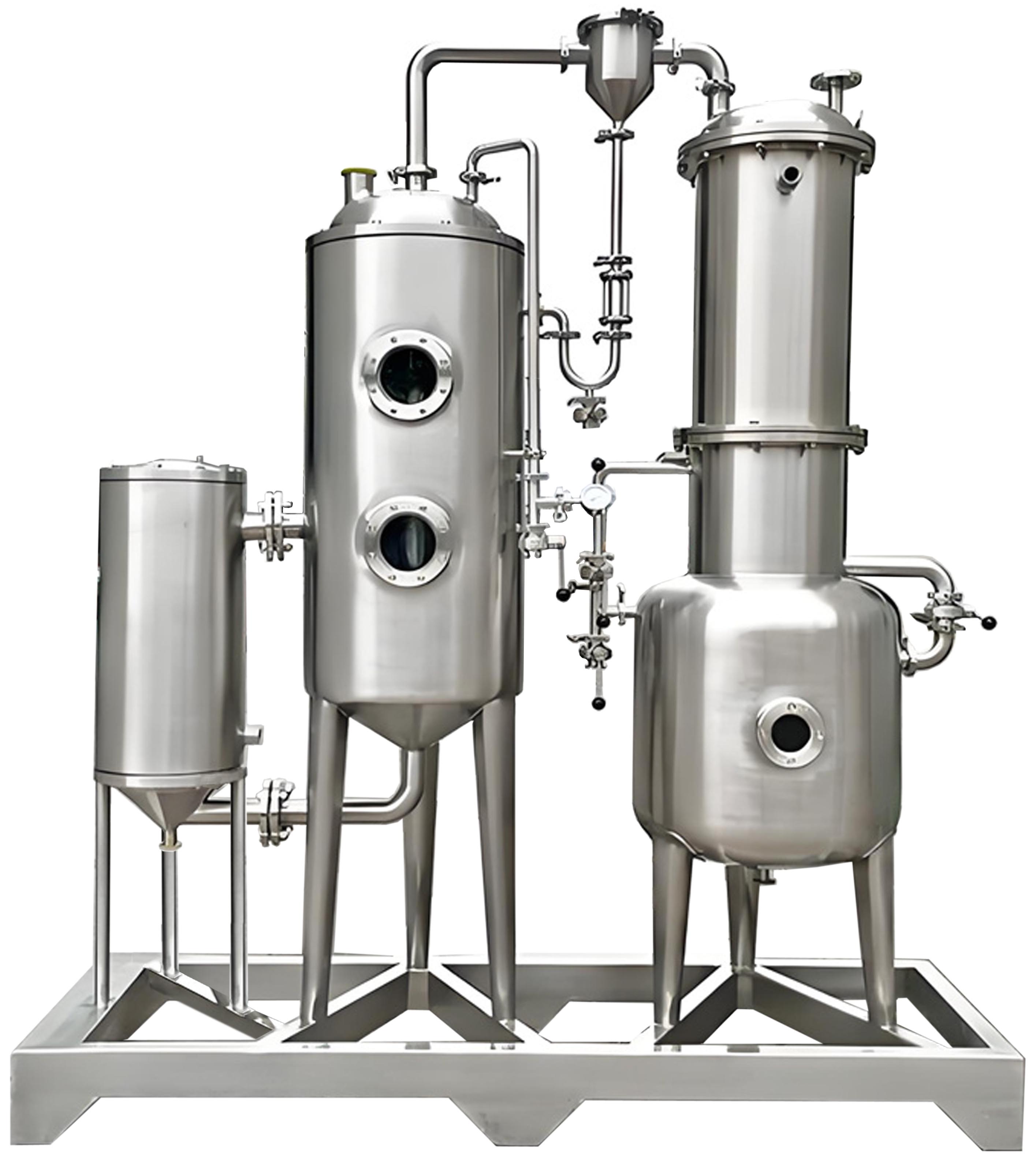

真空蒸發濃縮器 |
|
|
| |
|
|
